带电雨滴竟有腐蚀性？最新研究发现能分解经保护性涂层处理的表面

中新网北京8月27日电　（记者　孙自法）国际学术期刊《自然》最新发表一篇化学论文称，研究发现，作为一种自然发生的现象，带电雨滴能分解经过保护性涂层处理的表面。这一此前被忽视的腐蚀机制敦促我们寻找一种新方法，来保护如汽车、船舶、建筑和文化遗址等金属物体。

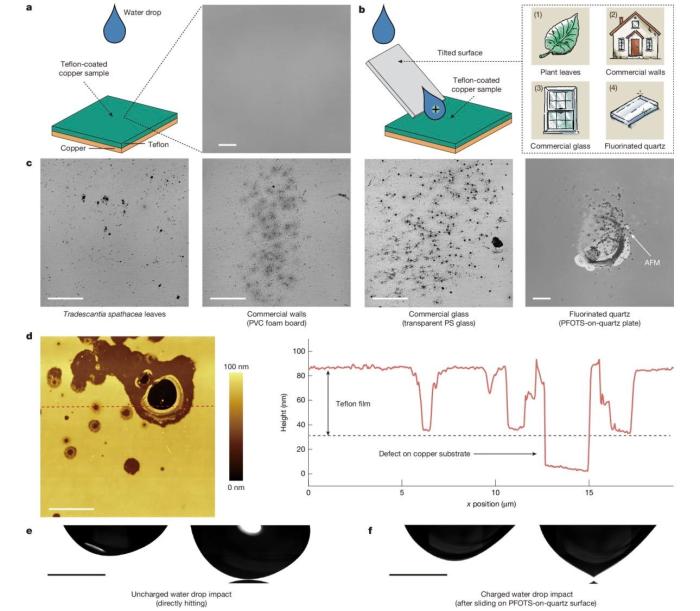

本项研究相关示意图（图片来自论文）。施普林格·自然　供图

腐蚀是户外金属制品和结构面临的一个经济和安全问题。之前认为，雨水造成的腐蚀主要是因为雨滴具有物理腐蚀性或带有来自污染物的酸性。虽然既往研究已证明水滴在滑过植物叶子和窗玻璃这类常见表面时会带电，但这种电荷对金属表面的腐蚀作用却被忽视了。

在本项研究中，论文共同通讯作者、德国马克斯·普朗克高分子研究所Rüdiger　Berger和Hans－Jürgen　Butt与同事合作，分析了电中性水滴如何带电并腐蚀不同材料。他们将水滴到四种常见表面——植物叶子、PVC（聚氯乙烯）泡沫板、聚苯乙烯玻璃和常用疏水涂层PFOTS（全氟辛基三乙氧基硅烷），发现这些水滴随后会滑到有聚四氟乙烯涂层的铜上，随后还发现，水滴带上了很微弱的电荷（0.2－2纳库仑）。

论文作者指出，在3000个水滴从这些表面滴到有聚四氟乙烯涂层的铜上后，观察发现这一涂层会分解，导致底下的金属被腐蚀。如果水滴不带电，就不会观察到表面损伤。

论文作者总结表示，后续仍需进一步研究分析如何减少这些带电雨滴情况下的腐蚀，并对保护船舶、汽车和建筑的材料进行改进。（完）
